iPad 3 Replacement Parts?

iPad 3 Replacement Parts?

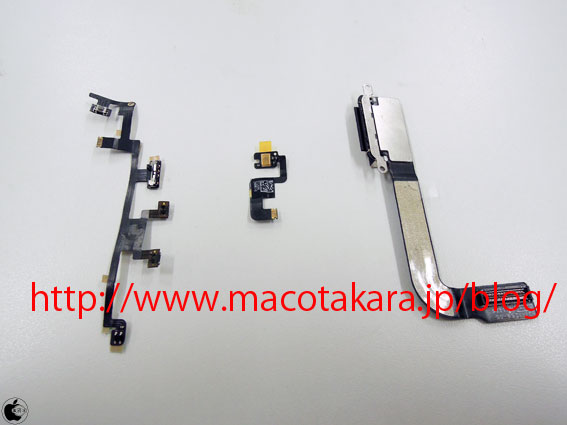

TVC-Mall.comが販売しているiPad 3用とされるパーツをチェックしてみました。

チェックしたのは、Dockコネクターパーツ「iPad 3 Dock Connector Charging Port Flex Cable Ribbon Replacement Original」、ノイズキャンセリング用マイクロフォンケーブルパーツ「Microphone Mic Flex Cable Ribbon Replacement for iPad 3 Original」と、電源/音量調整ボタン用ケーブルパーツ「Power On/Off Flex Cable Replacement for iPad 3 Original」の3つです。


Microphone Mic Flex Cable Ribbon Replacement for iPad 3 Original

Microphone Mic Flex Cable Ribbon Replacement for iPad 3 Original

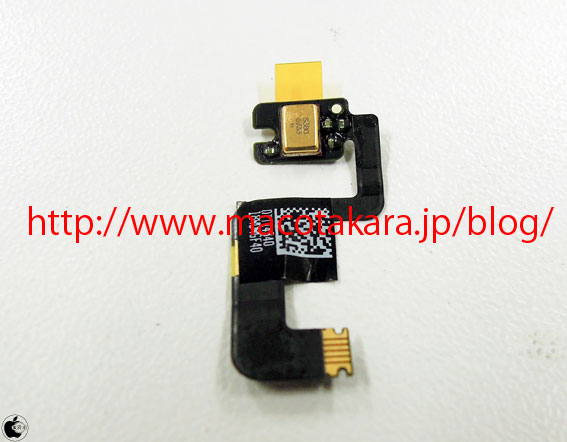

ノイズキャンセリング用マイクロフォンケーブルパーツ「Microphone Mic Flex Cable Ribbon Replacement for iPad 3 Original」ですが、これはiPhone 4Sでも似た部品が採用されています。

ただ、今までのiOSデバイスと違う点は、接合部分がプラグ式コネクタではなく、垂直嵌合式コネクタが採用されています。

また、マイク部分に部品を定位置に固定するためと思われるガイドホールが設けられています。


Power On/Off Flex Cable Replacement for iPad 3 Original

Power On/Off Flex Cable Replacement for iPad 3 Original

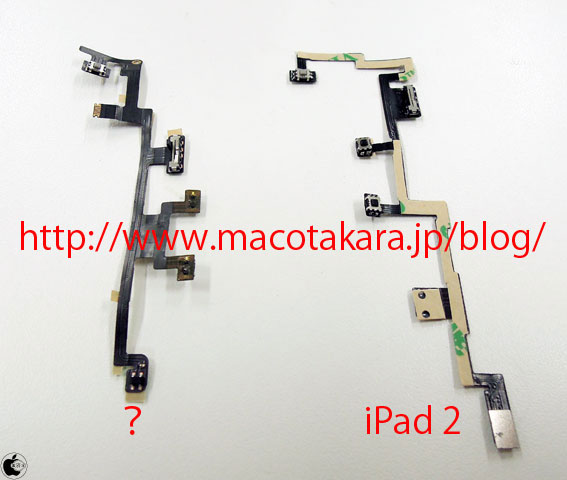

電源/音量調整ボタン用ケーブルパーツ「Power On/Off Flex Cable Replacement for iPad 3 Original」は、電源ボタン、回転ロックボタン、音量ボタンの機能差には違いが認められません。

ただ、こちらのパーツにも、接合部分がプラグ式コネクタではなく、垂直嵌合式コネクタが採用されていて、電源ボタンあたりに、部品を定位置に固定するためと思われるガイドホールが設けられています。

iPad 2やiPod touch (4th generation)では、液晶面と筐体とが強力な両面テープで貼り合わされ、その間にケーブル類が配置されていたのですが、今回は、筐体にガイドがあって、そこにきっちりと位置固定する設計に変更されているように思えます。


iPad 3 Dock Connector Charging Port Flex Cable Ribbon Replacement Original

iPad 3 Dock Connector Charging Port Flex Cable Ribbon Replacement Original

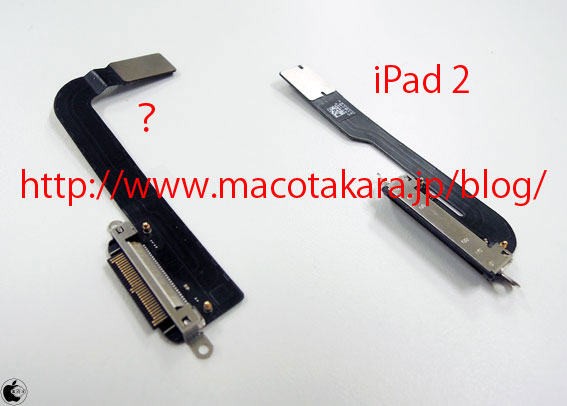

Dockコネクターパーツ「iPad 3 Dock Connector Charging Port Flex Cable Ribbon Replacement Original」は、iPad 2のDockコネクタが、筐体の斜面に合わせたガイドパーツと位置固定用ホールが用意されているのに対して、このパーツは、位置固定用ホールが、iPhone 4Sのように水平型になっています。

また、コネクタを支えるガイドパーツが無く剥き出しになっています。


iPad 3 Dock Connector Charging Port Flex Cable Ribbon Replacement Original

iPad 3 Dock Connector Charging Port Flex Cable Ribbon Replacement Original

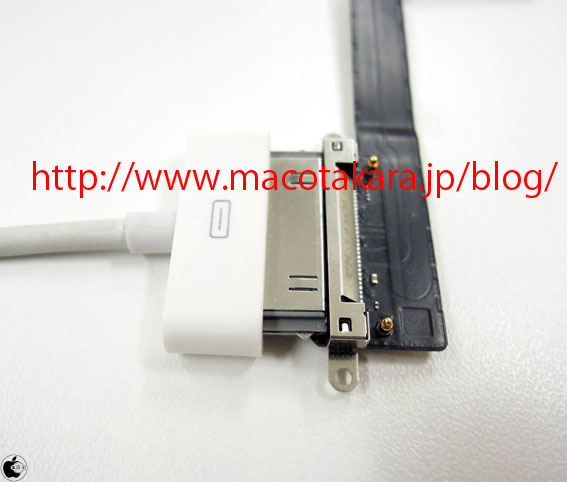

このDockコネクタに、既存のDockケーブルを接続してみたところ、若干浅く刺さっているような印象を受けました。

30pinサイズは変更ありませんが、従来よりもコネクタ部分が短くなっているように思えます。
